电子通道衬度成像（ECCI），是在扫描电子显微镜（SEM）下，通过电子通道效应进行成像的技术。ECCI图像的衬度由晶粒的晶体学取向决定。ECCI图像可用于EBSD采集前，快速预览样品的显微组织。
当晶格与入射电子相对取向合适时，ECCI图像可以用来成像并表征样品中的单根位错，提供有关滑移系和变形机理的信息。
虽然“ECCI”是一个较新的术语，但通过背散射电子（BSE）进行取向衬度成像的技术，已有几十年的发展历史。在上世纪七八十年代，电子通道花样（ECP）已经用于在SEM中分析材料和地质样品的晶体学，其方法和采集“通道显微图像”一样，例如参考文献Joy et al. (1982), Journal of Applied Physics 53, R81。随着EBSD技术在90年代逐步成熟，研究人员开始利用安装在受EBSD分析要求，高度倾转样品下方的BSE探测器。这些向前散射的探测器（FSD，前散射探测器），基于晶面通道效应的电子，同样生成了取向衬度成像。
ECCI技术的应用广泛，如今多利用固定于极靴下的BSE探测器，对相对低倾转的样品成像。以下标签页介绍了ECCI关键原理及一些应用案例。

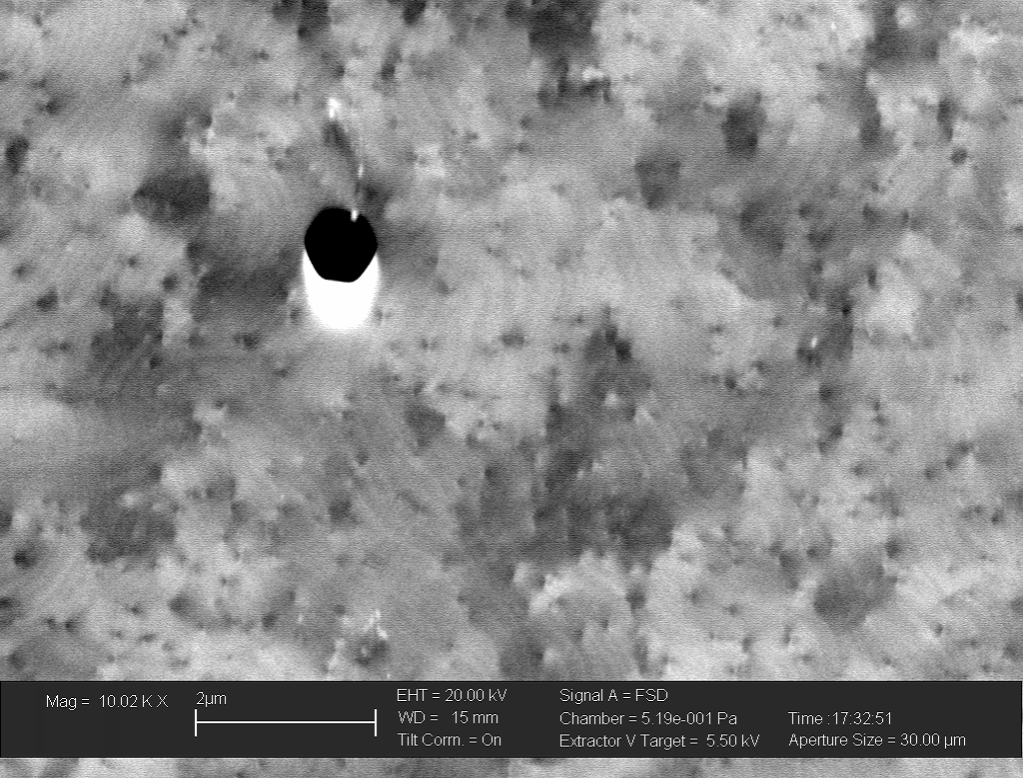

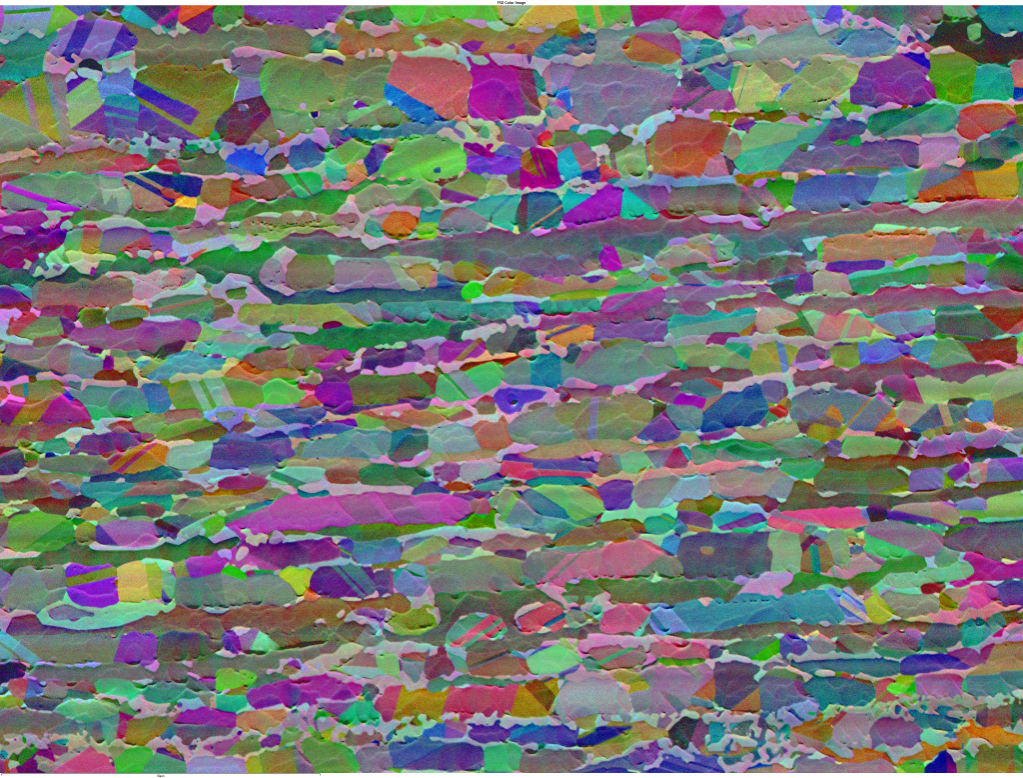

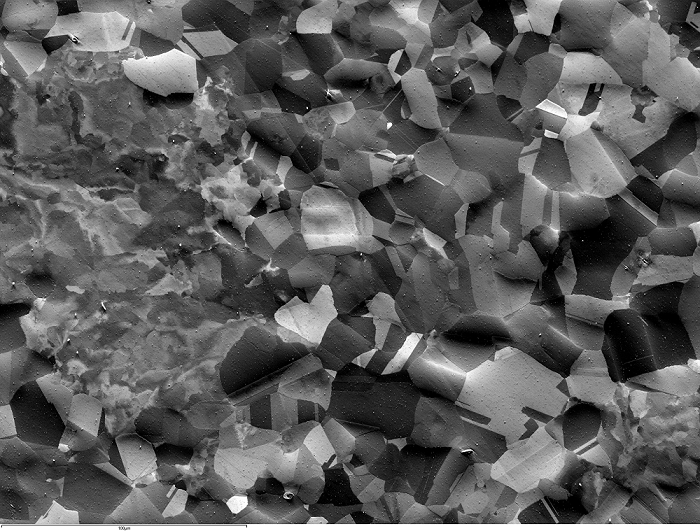

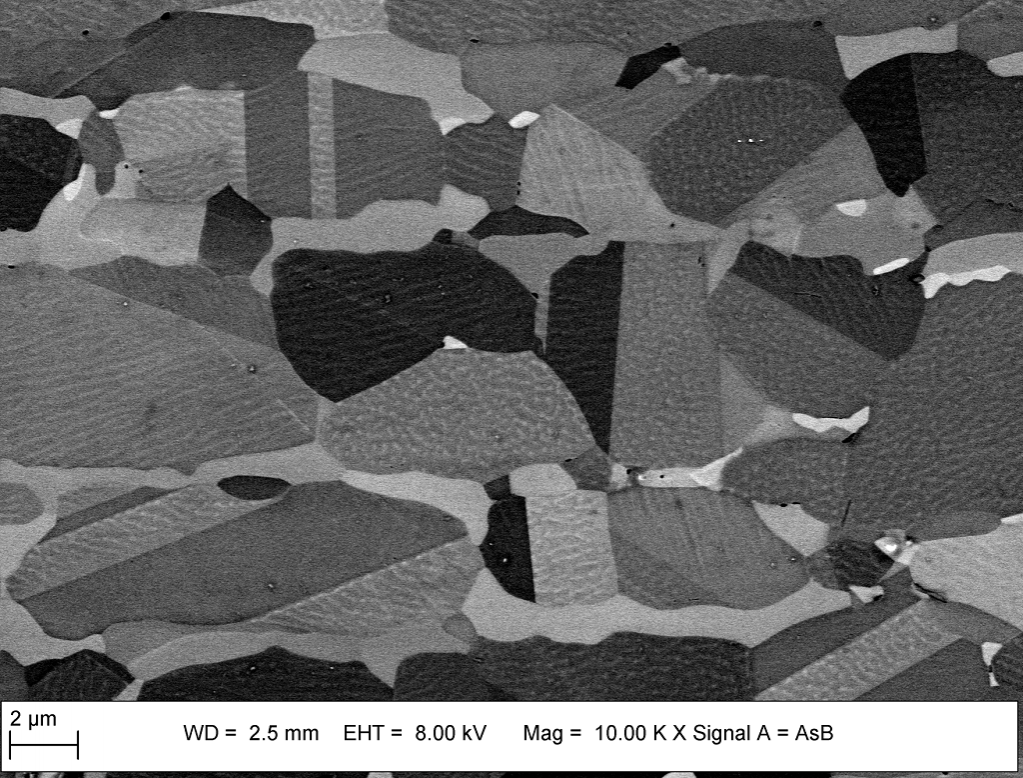

ECCI的主要原理在于电子穿过晶态材料晶面的通道效应。随着入射电子束和晶粒之间的取向关系改变（例如，不同取向的晶粒），BSE信号强度会改变，因此在灰度图像上，不同的晶粒产生明暗对比度，如以下展示的。
ECCI技术已经普遍使用多年，并形成了常规取向衬度成像的基础。一般使用标准的极靴安装的BSE探测器，或安装在EBSD探测器荧光屏下方的前散射探测器。

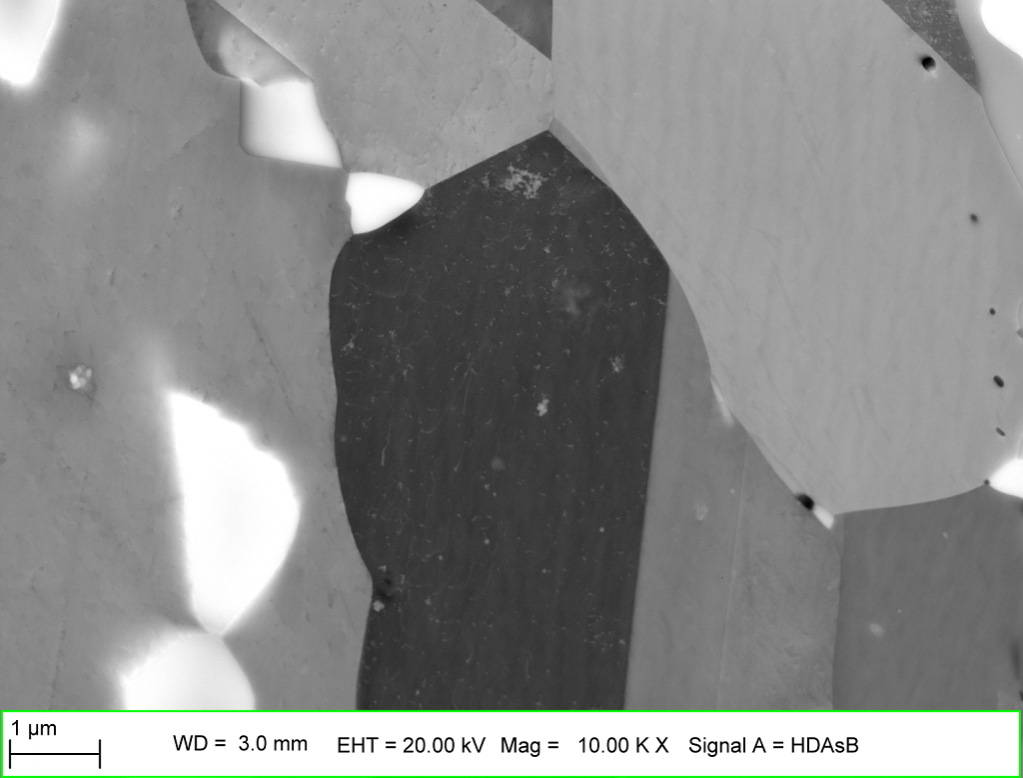

然而，如果样品的取向对特定某个晶粒来讲，位于所谓的“双束”条件下，那么晶格取向任何微小的改变（例如受到单根位错存在的影响）将会引起BSE强度显著变化。
所以，位错将会相对所在的晶粒，呈现明显的衬度变化。
变形并部分再结晶的Ni基高温合金的ECCI图像，在高样品倾转角下，通过FSD探测器采集，视场宽度约300 mm。

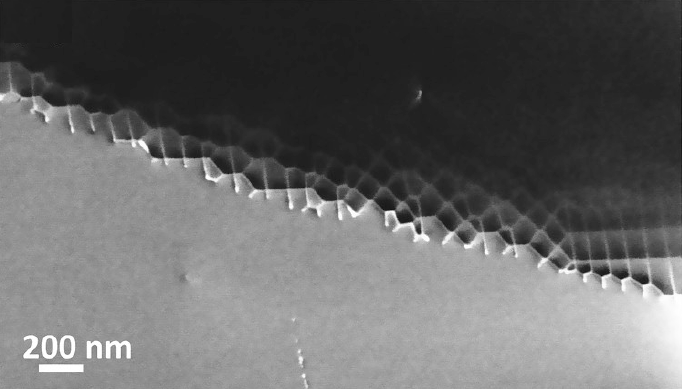

UO2中位错网的ECCI图像，结果和解释发表在Mansour et al. (2018), Ceramics International, 45 (15), pp.18666-18671。
这种方法有时候被称作“受控ECCI”（简称c-ECCI）。首先利用EBSD或ECP获取特定晶粒的取向，然后根据理论计算理想的样品取向，使该晶粒满足双束条件。
此外，已知晶格取向，也可以用来确定成像的位错类型。c-ECCI的成像条件苛刻，需要高精度5轴样品台，通常在SEM中实际操作时，还需要专门的电动子样品台。
ECCI是一项强大的技术。和同等的透射电子显微镜（TEM）技术相比，它优势明显，可以直接观察块状样品的抛光面，并且样品表面的观察区域更大。然而，利用ECCI表征精细的位错比较耗时，而且和EBSD分析一样，它对样品表面的质量要求极高。即便如此，ECCI技术也有不适合的材料，特别是易被氧化的材料，如镁合金、铝合金等。
